Łącznik elastyczny wału – objawy, diagnoza i ryzyko dalszej jazdy

Łącznik elastyczny wału objawy najczęściej daje przy ruszaniu, przyspieszaniu i zmianie obciążenia układu napędowego. Stukanie lub wibracje nie oznaczają jednak automatycznie uszkodzenia tego elementu, ponieważ podobne sygnały mogą powodować także podpora wału, przeguby, poduszki silnika albo dwumasowe koło zamachowe.

Najbezpieczniejsza droga prowadzi od obserwacji objawu do oględzin i kontroli całego układu przenoszenia napędu. Widoczne pęknięcia gumy, nasilające się drgania lub wyraźne uderzenia przy zmianie obciążenia to powód, aby ograniczyć jazdę i szybko umówić samochód do warsztatu.

Czym jest łącznik elastyczny wału i jak działa

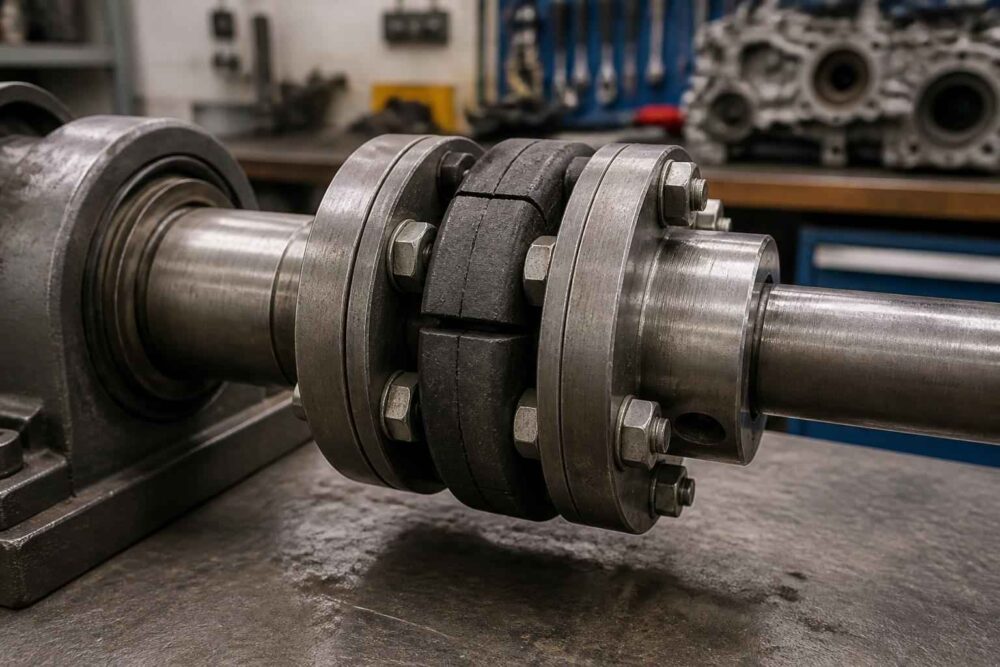

Łącznik elastyczny wału, nazywany także przegubem elastycznym, sprzęgłem elastycznym, guibo lub doughnut, łączy wał napędowy z kołnierzem skrzyni biegów, wałka zdawczego albo mechanizmu różnicowego. Występuje przede wszystkim w samochodach z napędem na tylną oś, ale można go spotkać również w wybranych układach 4×4.

Element ma postać gumowej tarczy wzmocnionej kordem oraz metalowymi tulejami. Jego zadaniem jest przenoszenie momentu obrotowego, a jednocześnie ograniczanie drgań skrętnych i niewielkich zmian położenia między współpracującymi częściami. Nie jest zwykłą podkładką ani elementem, który tylko wycisza pracę napędu. Pracuje pod obciążeniem przy każdym ruszaniu i przy każdej zmianie siły przekazywanej na koła.

Guma z czasem twardnieje, rozwarstwia się i pęka. Zużycie przyspiesza jazda z dużymi szarpnięciami, przeciążenia, niewłaściwe ustawienie wału oraz problemy z elementami, które współpracują z łącznikiem. Dlatego sama wymiana gumowej tarczy bez sprawdzenia kołnierzy, śrub, tulejki prowadząco-centrującej i podpory wału może nie usunąć przyczyny problemu.

Najczęstsze objawy zużycia łącznika elastycznego wału

Typowe objawy zużycia łącznika wału pojawiają się wtedy, gdy obciążenie napędu szybko się zmienia. Najłatwiej zauważyć je podczas ruszania, przechodzenia z hamowania silnikiem do przyspieszania albo po nagłym puszczeniu pedału gazu. W czasie spokojnej jazdy ze stałą prędkością problem może być niewyczuwalny albo znacznie mniej wyraźny.

Najczęstszy sygnał to pojedyncze lub powtarzające się stuknięcie wału napędowego. Kierowca może usłyszeć głuche „uderzenie” z okolicy tunelu środkowego. Czasem dźwięk przypomina metaliczny klik, ale sam charakter odgłosu nie pozwala jeszcze wskazać konkretnej części. Znaczenie ma przede wszystkim moment wystąpienia: czy pojawia się przy załączeniu napędu, zmianie biegu, ruszaniu, czy dopiero przy określonej prędkości.

Drugim sygnałem są szarpnięcia przy zmianie obciążenia. Mogą wystąpić przy przejściu z jazdy na luzie na przyspieszanie, przy zmianie biegu albo przy gwałtownym odjęciu gazu. Zużyty łącznik ma wtedy większy luz roboczy i gorzej tłumi nagłe obciążenie. Nie zawsze powoduje mocne uderzenie, ale kierowca może odczuć opóźnioną reakcję napędu, jakby moment obrotowy był przekazywany z krótkim „dobiciem”.

Wibracje wału kardana mogą być wyczuwalne w podłodze, fotelu lub tunelu środkowym. Jeśli nasilają się głównie podczas przyspieszania, podejrzenie obejmuje łącznik, ale także podporę, niewyważenie wału lub jego niewłaściwe ustawienie. Drgania zależne od prędkości obrotowej, a nie od samego obciążenia, częściej wskazują na problem z wałem, podporą lub przegubem.

Dźwięki i wibracje podczas jazdy

W praktyce warto zapamiętać nie tylko to, co słychać, ale również kiedy objaw występuje. Stukanie przy ruszaniu z miejsca i przy zmianie kierunku obciążenia pasuje do zużycia łącznika lub nadmiernego luzu w innym miejscu napędu. Wibracje odczuwane przy jednostajnej jeździe mogą mieć inne źródło niż krótkie uderzenie przy puszczeniu gazu.

W samochodzie z napędem na tylną oś dźwięk zwykle dochodzi z centralnej części podwozia, choć może rozchodzić się po całej kabinie. W aucie 4×4 dodatkowe wały, przeguby i przekładnie zwiększają liczbę możliwych przyczyn. Dlatego sam fakt, że drganie występuje „spod auta”, nie jest potwierdzeniem awarii łącznika.

Widoczne uszkodzenia elementu

Podczas oględzin niepokój powinny wzbudzić pęknięcia gumy wychodzące od otworów na śruby, rozwarstwienia, wybrzuszenia, deformacje i odsłonięty kord wzmacniający. Jeżeli gumowa tarcza jest nierówna, poszarpana albo jej metalowe tuleje nie leżą prawidłowo w materiale, element kwalifikuje się do dokładnej kontroli, a często do wymiany.

Brak widocznych pęknięć nie wyklucza problemu. Uszkodzenie może być położone od strony kołnierza lub ujawniać się dopiero pod obciążeniem. Istotne są także ślady uderzania, przesunięte podkładki, luźne albo skorodowane śruby oraz uszkodzona tulejka prowadząco-centrująca.

Różnica między łącznikiem a innymi przyczynami drgań

Diagnoza łącznika wału wymaga porównania objawów. Część podzespołów działa w tym samym obszarze i może dawać bardzo podobne odczucia. Tabela pomaga uporządkować podejrzenia, ale nie zastępuje oględzin na podnośniku i sprawdzenia luzów.

Podpora wału częściej powoduje drgania, buczenie lub szarpnięcia odczuwalne w środkowej części samochodu. Jej zużycie może współistnieć z uszkodzeniem łącznika, ponieważ nieprawidłowe prowadzenie wału zwiększa obciążenie gumowej tarczy. Przeguby krzyżowe lub homokinetyczne mogą natomiast powodować stuki przy zmianie obciążenia i wyczuwalny luz, ale wymagają kontroli w kilku płaszczyznach.

Poduszki silnika i skrzyni biegów zmieniają położenie zespołu napędowego. Objaw może pojawić się przy ruszaniu, lecz często kierowca zauważa także mocniejsze przechylenie silnika, drgania na postoju albo uderzenie podczas włączania biegu. W przypadku dwumasy problem bywa silniej związany z obrotami silnika, pracą sprzęgła i gaszeniem jednostki.

W napędzie 4×4 należy dodatkowo uwzględnić drugi wał, przeguby, skrzynkę rozdzielczą i inne połączenia kołnierzowe. W takim samochodzie wymiana łącznika na podstawie samego dźwięku jest szczególnie ryzykowna. Potrzebna jest kontrola całej drogi przekazywania momentu obrotowego.

Co grozi dalszą jazdą ze zużytym łącznikiem

Zużyty łącznik może przez pewien czas tylko stukać, ale nie da się wiarygodnie przewidzieć, kiedy pęknięcie zacznie się szybko powiększać. Przy gwałtownym przyspieszaniu, holowaniu lub ruszaniu pod obciążeniem gumowa tarcza przenosi znacznie większe siły. Jej rozerwanie może spowodować utratę napędu i nagłą zmianę zachowania samochodu.

Oderwane fragmenty mogą uderzać w osłony, wał, przewody lub elementy podwozia. Uszkodzeniu może ulec również kołnierz, tulejka centrująca, podpora albo sąsiedni przegub. W efekcie pozorna oszczędność na odłożeniu naprawy zmienia się w większy zakres prac i ryzyko awarii w nieodpowiednim miejscu, na przykład podczas wyprzedzania.

Jeżeli występują tylko lekkie, sporadyczne odgłosy, a oględziny nie wykazują pęknięć ani deformacji, można po konsultacji z warsztatem ostrożnie dojechać na krótkim dystansie. Należy unikać gwałtownego gazu i wysokiego obciążenia. Widoczne uszkodzenie gumy, odsłonięty kord, silne wibracje, metaliczne uderzenia lub nagłe pogorszenie objawów oznaczają, że dalsza jazda nie jest rozsądną oszczędnością. W takiej sytuacji bezpieczniejsza będzie laweta.

Jak zdiagnozować problem samodzielnie

Samodzielna kontrola może pomóc zebrać informacje dla mechanika, ale nie powinna polegać na wchodzeniu pod samochód oparty wyłącznie na podnośniku. Do oględzin od spodu pojazd musi stać stabilnie na odpowiednich podporach, a najlepiej skorzystać z podnośnika warsztatowego. Nie należy wkładać rąk w okolice wału przy pracującym silniku ani próbować obracać elementów, gdy samochód nie jest prawidłowo zabezpieczony.

Test jazdy i oględziny

Test wykonuj na spokojnej, pustej drodze, bez gwałtownych manewrów. Najpierw zwróć uwagę na ruszanie z miejsca przy małym obciążeniu. Następnie obserwuj zachowanie auta podczas płynnego przyspieszania, puszczenia gazu i hamowania silnikiem. Zapisz, czy pojawia się jedno stuknięcie, seria uderzeń, szarpnięcie lub stała wibracja. Ważne jest także miejsce odczuwania drgań: podłoga i tunel środkowy sugerują obszar wału, ale nie wskazują jeszcze konkretnego podzespołu.

Wstępna diagnoza łącznika wału powinna przebiegać według prostego schematu:

1. Opisz dokładnie sytuację, w której pojawia się objaw: ruszanie, zmiana biegu, przyspieszanie, puszczenie gazu czy jazda ze stałą prędkością.
2. Sprawdź, czy dźwięk zależy bardziej od zmiany obciążenia, czy od prędkości jazdy i obrotów silnika.
3. Obejrzyj gumową tarczę, zwracając uwagę na pęknięcia, wybrzuszenia, rozwarstwienia, deformacje i odsłonięty kord.
4. Skontroluj wzrokowo śruby, tuleje, kołnierze oraz ewentualne ślady kontaktu wału z osłonami.
5. Przekaż warsztatowi opis objawów i poproś o kontrolę łącznika razem z podporą, przegubami, poduszkami oraz ustawieniem wału.

W oględzinach liczy się również sposób montażu. Łącznik może wyglądać poprawnie, jeśli nie jest obciążony, a mimo to mieć uszkodzone tuleje lub zbyt duży luz połączenia. Mechanik powinien sprawdzić, czy powierzchnie przylegania są równe, czy kołnierze nie są uszkodzone oraz czy wał zachowuje właściwe położenie. W samochodzie 4×4 kontrola powinna obejmować wszystkie odcinki napędu, nie tylko element widoczny od strony skrzyni.

Co zrobić po wykryciu objawów

Po zauważeniu powtarzających się objawów ogranicz jazdę i umów kontrolę. Do warsztatu warto przekazać konkretny opis: prędkość, bieg, temperaturę auta, sposób zmiany obciążenia i miejsce odczuwania wibracji. Taka informacja jest bardziej użyteczna niż ogólne stwierdzenie, że „coś stuka z tyłu”.

Mechanik powinien odpowiedzieć, czy potwierdził uszkodzenie łącznika, czy tylko wykrył luz w układzie. Warto zapytać, czy sprawdzono:

• podporę wału i jej łożysko, przeguby oraz bicie lub niewłaściwe ustawienie wału,
• kołnierze, tulejkę prowadząco-centrującą, poduszki zespołu napędowego i stan śrub,
• przyczynę uszkodzenia oraz zakres części, które trzeba wymienić razem z łącznikiem.

Jeśli łącznik pęknie w trasie, nie próbuj kontynuować jazdy tylko dlatego, że samochód jeszcze rusza. Zatrzymaj się w bezpiecznym miejscu, wyłącz napęd i sprawdź, czy spod auta nie zwisają fragmenty gumy lub wału. Gdy pojawiły się silne wibracje, odgłosy uderzania albo utrata napędu, właściwym rozwiązaniem jest pomoc drogowa i transport do warsztatu.

Wymiana łącznika i koszty naprawy

Wymiana łącznika elastycznego wału nie powinna ograniczać się do odkręcenia starej tarczy i założenia nowej. Zakres prac zależy od konstrukcji konkretnego modelu, ale zwykle trzeba ocenić stan śrub, tulei, kołnierzy, wału, podpory i elementu centrującego. Część jednorazowa może wymagać wymiany nawet wtedy, gdy wizualnie wygląda dobrze. Decyzję należy oprzeć na dokumentacji producenta i procedurze dla danego samochodu.

Kluczowe znaczenie ma prawidłowe ułożenie łącznika względem kołnierzy oraz dokręcenie połączeń zgodnie z wymaganym momentem i kolejnością. Nie warto stosować jednej „uniwersalnej” wartości, ponieważ różni się ona między modelami, wersjami napędu i rodzajami śrub. Warsztat powinien potwierdzić parametry w dokumentacji technicznej.

Koszt naprawy zależy od ceny części, dostępu do wału, liczby elementów zakwalifikowanych do wymiany i stawek robocizny. Sama gumowa tarcza może być relatywnie niedroga, lecz wymiana podpory, tulejki, śrub lub uszkodzonego kołnierza wyraźnie zwiększa rachunek. Dlatego najtańsza oferta nie zawsze jest korzystna, jeśli nie obejmuje kontroli przyczyny i prawidłowego montażu.

Oryginał nie jest jedyną rozsądną opcją. Dobry zamiennik powinien mieć zgodne wymiary, właściwy materiał, poprawne tuleje i przeznaczenie do konkretnego układu. Przy dużym momencie obrotowym, napędzie 4×4 lub częstych obciążeniach warto większą wagę przyłożyć do zgodności i jakości wykonania niż do samej ceny. Elementy poliuretanowe mogą być trwalsze w określonych zastosowaniach, ale zmieniają charakter tłumienia drgań i nie zawsze są najlepszym wyborem do seryjnego samochodu.

Profilaktyka i regularna kontrola

Nie ma jednego uniwersalnego interwału wymiany łącznika. Jego trwałość zależy od konstrukcji auta, przebiegu, stanu pozostałych elementów, sposobu ruszania i warunków pracy. Kontrolę warto wykonywać przy każdym przeglądzie podwozia, po pojawieniu się nowych stuków oraz po naprawach wymagających demontażu wału.

Nowy przegub elastyczny wału szybciej się zużyje, jeśli samochód ma niesprawną podporę, zużyte poduszki, luz w przegubach lub nieprawidłowo ustawiony wał. Szkodzi mu również gwałtowne ruszanie, częste szarpanie napędem i jazda z przeciążeniem. Płynne załączanie sprzęgła, stopniowe zwiększanie obciążenia i szybka reakcja na pierwsze objawy ograniczają ryzyko powrotu usterki.

Najważniejszy wniosek jest prosty: łącznik elastyczny wału objawy należy interpretować w kontekście całego napędu. Stukanie przy zmianie obciążenia, wibracje w tunelu i pęknięcia gumy uzasadniają pilną kontrolę, ale dopiero oględziny oraz sprawdzenie elementów współpracujących potwierdzą przyczynę. Przy widocznym uszkodzeniu lub nasilających się drganiach nie czekaj na całkowite zerwanie. Ogranicz jazdę, przekaż warsztatowi dokładny opis sytuacji i dopilnuj, aby naprawa objęła nie tylko sam łącznik, lecz także przyczynę jego zużycia.
